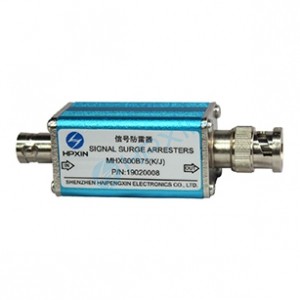

視頻信號浪涌保護器
視頻信號電涌保護器

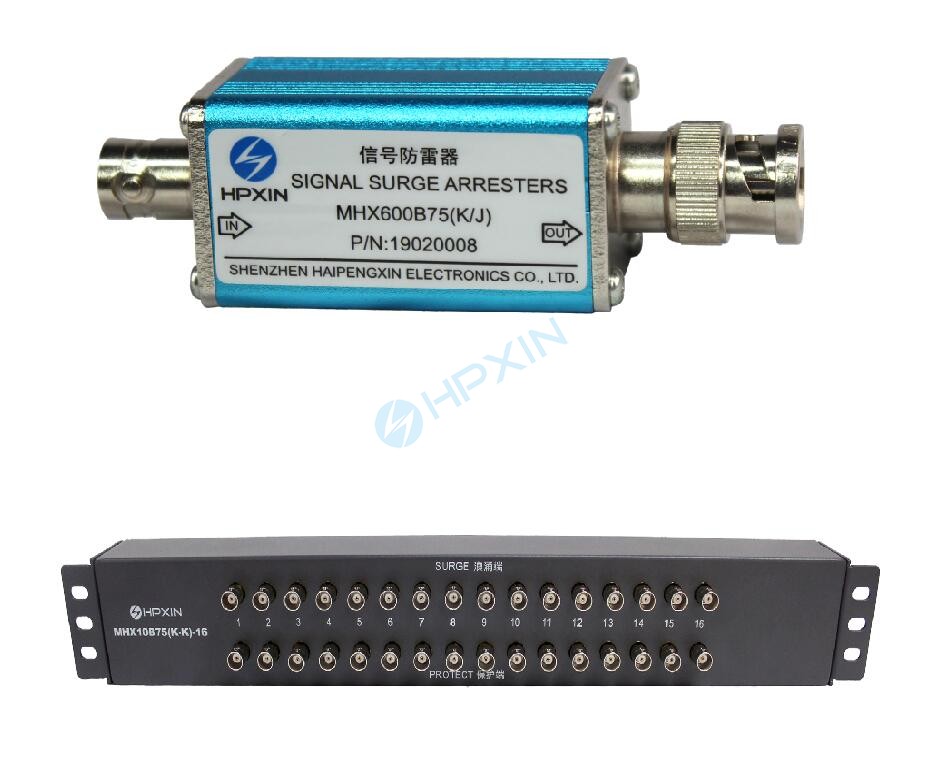

一、產品描述：
同軸視頻信號電涌保護器依據IEC和GB設計，適用于有線電視、
公共電視、監控以及視頻點播系統等同軸通設備。產品反應速度納秒
級，低插損。
產品設計有單口導軌安裝和標準機架安裝式，安裝便捷。

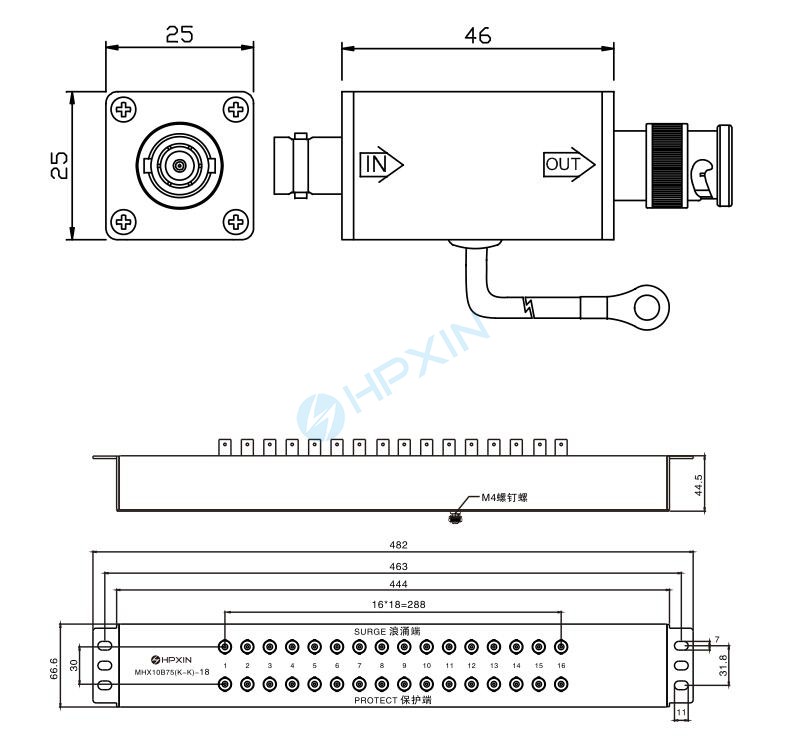

二、產品尺寸圖：
型號 | MHX600B75（KJ） | MHX600B75（K-K）-16 | |
額定工作電壓 Un | 5V DC | ||
最大持續運行電壓 Uc | 8V DC | ||
傳輸速率 | 10Mbps | ||
沖出放電電流Iimp | 3kA ( 10/350μs) | ||
電壓保護水平 Up | 芯-殼 | ≤25V ( 8/20μs，3kA) | ≤15V ( 8/20μs，3kA) |
殼-地 | ≤500V ( 8/20μs，3kA) | ≤700V ( 8/20μs，3kA) | |
插入損耗 ae | ≤0.5dB | ||
特性阻抗 | 75Ω | ||
接口形式 | BNC（K/J） | BNC（K/K） | |
外殼材質 | 鋁合金 | 鍍鋅鋼板 | |
防護等級 | IP20 | ||
安裝方式 | 35mm導軌安裝或直接串接 | 標準19＇機架安裝 | |
外形尺寸 | 58*25*25 | 482*66*45 | |
